رینگ موتور جک J3

رینگ موتور جک J3

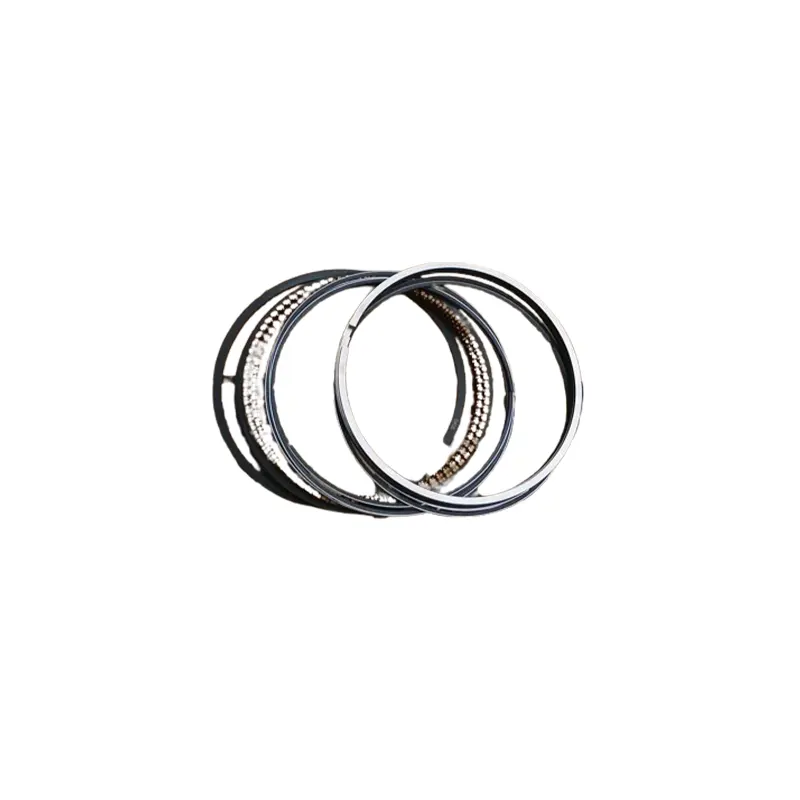

رینگ موتور جک J3 (Piston Rings) حلقه‌های فلزی دقیقی هستند که در شیارهای روی پیستون قرار می‌گیرند. آنها یکی از کوچک‌ترین اما حیاتی‌ترین قطعات درون موتور هستند و عملکرد اصلی آنها ایجاد آب‌بندی بین پیستون و دیواره سیلندر است.

ست رینگ برای موتور ۱.۴ لیتری جک J3 (کد موتور: ACTECO-SQR473F) معمولاً شامل سه رینگ برای هر پیستون است.

۱. عملکرد اصلی رینگ موتور جک J3

رینگ‌های پیستون سه وظیفه بسیار مهم را بر عهده دارند:

1. آب‌بندی محفظه احتراق (Sealing):

   • جلوگیری از نشت گازهای پر فشار و داغ محفظه احتراق به داخل کارتر روغن (Crankcase) در هنگام انفجار. این امر برای حفظ فشار و قدرت موتور حیاتی است.

   • هرگونه نشت در این بخش منجر به کاهش کمپرس، از دست رفتن قدرت و افزایش مصرف سوخت می‌شود.

2. کنترل روغن (Oil Control):

   • رینگ‌ها باید یک لایه نازک و یکنواخت از روغن را روی دیواره سیلندر باقی بگذارند تا روانکاری و خنک‌کاری لازم انجام شود.

   • در عین حال، باید از ورود روغن موتور به داخل محفظه احتراق و سوختن آن جلوگیری کنند. سوختن روغن منجر به دود آبی رنگ از اگزوز و کثیف شدن شمع‌ها و سوپاپ‌ها می‌شود.

3. انتقال حرارت (Heat Transfer):

   • رینگ‌ها حدود ۷۰% از گرمای پیستون را جذب کرده و به دیواره سیلندر و در نهایت به سیستم خنک‌کاری موتور منتقل می‌کنند. این کار از ذوب شدن یا قفل شدن پیستون جلوگیری می‌کند.

۲. انواع رینگ موتور جک J3

یک ست کامل رینگ برای هر پیستون شامل سه رینگ است:

1. رینگ کمپرسیون اول (Top Compression Ring):

   • موقعیت: اولین رینگ، نزدیک به تاج پیستون.

   • جنس: معمولاً از چدن با پوشش‌های خاص مانند مولیبدن (Molybdenum)، کروم یا کرام (Ceramic) برای مقاومت در برابر حرارت و سایش بسیار بالا.

   • وظیفه: آب‌بندی اصلی و تحمل بیشترین فشار و حرارت ناشی از احتراق.

2. رینگ کمپرسیون دوم (Second Compression Ring / Scraper Ring):

   • موقعیت: رینگ میانی.

   • طرح: معمولاً دارای یک لبه تیز (Scraper) یا طرح خاصی مانند ناوی (Navi) یا ** مخروطی (Tapered)**.

   • وظیفه: کمک به آب‌بندی و همچنین تراشیدن روغن اضافه از روی دیواره سیلندر در حین حرکت پیستون به سمت پایین.

3. رینگ روغن (Oil Control Ring):

   • موقعیت: پایین‌ترین رینگ.

   • ساختار: این رینگ از دو رینگ نازک فولادی (Rails) و یک ** expander یا اسپرینگ جداگانه** در میان آنها تشکیل شده است. این طراحی انعطاف‌پذیری و فشار یکنواختی را برای کناره‌های سیلندر ایجاد می‌کند.

   • وظیفه: کنترل و تنظیم لایه روغن روی دیواره سیلندر. روغن اضافی را تراشیده و از طریق سوراخ‌های کوچک روی پیستون (Oil Return Holes) به داخل کارتر روغن بازمی‌گرداند.

۳. جنس و پوشش‌های رینگ موتور جک J3

رینگ‌های با کیفیت از مواد زیر ساخته می‌شوند:

• چدن با کربن بالا: پایه اصلی بسیاری از رینگ‌ها.

• فولاد: به ویژه برای رینگ‌های روغن.

• پوشش‌ها: برای افزایش طول عمر و عملکرد:

  • پوشش مولى (Moly): مقاومت عالی در برابر سایش و حرارت برای رینگ اول.

  • پوشش کروم سخت (Hard Chrome): بسیار بادوام و مقاوم در برابر سایش.

  • پوشش های سرامیکی (Ceramic): برای کاربردهای با استرس بسیار بالا.

۴. علائم خرابی و فرسودگی رینگ‌ها

• کمپression پایین در تست کمپرس: اصلی‌ترین نشانه فرسودگی رینگ‌های کمپرسیون.

• سوختن روغن و دود آبی رنگ از اگزوز: نشانه واضح فرسودگی رینگ‌های روغن و ناتوانی آنها در کنترل روغن.

• افزایش مصرف روغن: خودرو به طور غیرعادی و با سرعت بالا روغن مصرف می‌کند.

• کاهش قدرت و شتاب موتور: به دلیل نشت فشار از محفظه احتراق.

• دود غلیظ خروجی از لوله تنفس سرپوش سوپاپ (Crankcase Breather): ناشی از نشت گازهای محفظه احتراق به داخل کارتر (Blow-by).

۵. دلایل خرابی رینگ موتور جک J3

• کمبود روغن موتور یا استفاده از روغن بی‌کیفیت: مهمترین دلیل سایش و خرابی رینگ‌ها.

• OVERHEATING موتور: باعث از بین رفتن خاصیت ارتجاعی (حالت فنری) رینگ‌ها می‌شود.

  • هشدار: هرگز پس از overheating شدید موتور، به امید سالم ماندن رینگ‌ها، موتور را روشن نکنید.

• ورود گرد و غبار و آلودگی به موتور: به دلیل تأخیر در تعویض فیلتر هوا یا روغن.

• استارت زدن مکرر و رانندگی با موتور سرد: زمانی که رینگ‌ها انبساط لازم را ندارند، سایش بیشتری اتفاق می‌افتد.

• فرسودگی طبیعی: پس از پیمودن مسافت بسیار زیاد (معمولاً بالای ۲۰۰,۰۰۰ کیلومتر).

۶. خرید و قیمت رینگ موتور جک J3

• ست کامل (Set): رینگ‌ها به صورت ست کامل برای ۴ سیلندر (یعنی ۱۲ عدد رینگ) به فروش می‌رسند.

• اورجینال (OEM): قطعه‌ای با کیفیت اصلی و با برچسب JAC/Chery.

• تولیدکنندگان معتبر (Aftermarket): برندهای معتبر جهانی مانند Goetze, Mahle, AE, NPR, Riken گزینه‌های بسیار بهتری نسبت به اورجینال هستند و به دلیل تخصص در تولید قطعات موتور، کیفیت و طول عمر بالاتری ارائه می‌دهند.

• کیفیت پایین: از خرید ست رینگ‌های بی‌نام و نشان یا بسیار ارزان قیمت به شدت خودداری کنید، زیرا failure آنها می‌تواند منجر به خسارات بسیار سنگین به موتور شود.

قیمت: قیمت یک ست رینگ با کیفیت مناسب (مانند Mahle یا Goetze) برای موتور جک J3 می‌تواند از ۲ تا ۶ میلیون تومان متغیر باشد. قیمت رینگ‌های اورجینال یا برندهای درجه یک ممکن است بیشتر باشد.

۷. نکات طلایی هنگام تعویض رینگ موتور جک J3

• تعویض رینگ به معنای بازسازی موتور (Engine Overhaul) است و باید حتماً پس از تراشکاری سیلندرها و استفاده از پیستون‌های اورسایز انجام شود.

• هرگز تنها رینگ‌ها را عوض نکنید. حتماً باید پیستون‌ها نیز بازبینی و در صورت نیاز تعویض شوند و سیلندرها تراشکاری (Honing) شوند.

• نصب رینگ‌ها نیاز رینگ موتور جک J3به دقت و ظرافت بسیار بالایی دارد. استفاده از ابزار مخصوص نصب رینگ (Piston Ring Installer) برای جلوگیری از شکستن یا خراشیدن رینگ ضروری است.

• فاصله لقی رینگ‌ها (Ring Gap) باید با استفاده از feeler gauge و مطابق با مقادیر مشخص شده توسط سازنده اندازه‌گیری و تنظیم شود. لقی کم باعث قفل شدن رینگ و لقی زیاد باعث نشت روغن و کمپression می‌شود.

• پس از نصب، موتور باید دوره رنِینگ (Run-in یا Break-in) را به درستی طی کند. این دوره معمولاً ۱۰۰۰ کیلومتر اول است که در آن باید از دور موتور بالا، بار زیاد و ثابت راندن خودرو خودداری کرد تا رینگ‌ها به درستی روی دیواره سیلندر بنشینند.

جمع‌بندی نهایی درباره ی رینگ موتور جک J3

رینگ موتور جک J3، اگرچه کوچک هستند، اما نقش آنها در سلامت، قدرت و بازدهی موتور غیرقابل انکار است. تعویض به موقع روغن با کیفیت و فیلتر هوا بهترین راه برای maxim کردن عمر این قطعات است. در صورت خرابی، استفاده از برندهای معتبر و تکنسین‌های مجرب برای نصب، نه تنها یک هزینه، بلکه یک سرمایه‌گذاری برای جلوگیری از هزینه‌های بسیار بیشتر در آینده است. سهل‌انگاری در تعویض رینگ‌ها می‌تواند منجر به خسارت به پیستون، سیلندر و حتی میل‌لنگ.
