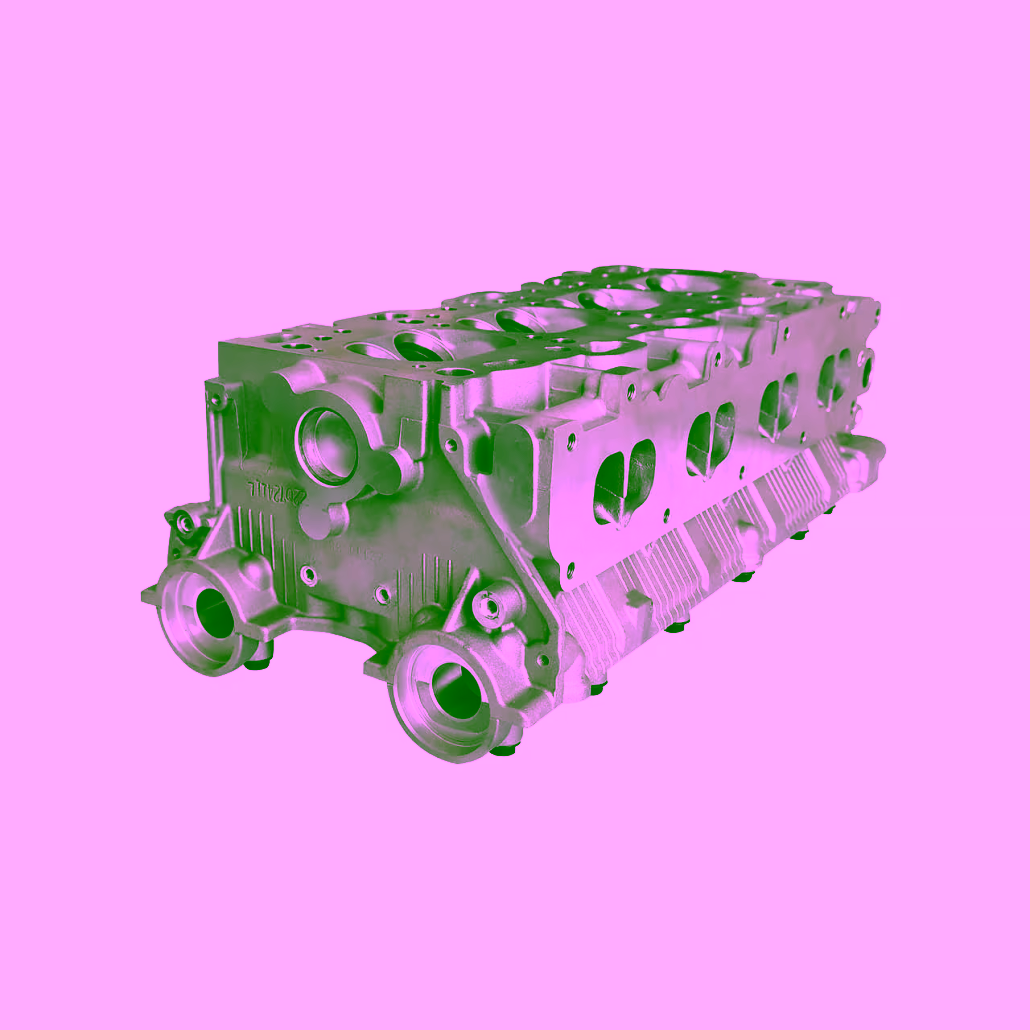

سرسیلندر جک S5: قلب تپنده موتور

سرسیلندر یکی از حیاتیترین قطعات در موتورهای احتراق داخلی، از جمله موتور جک S5 است. این قطعه که معمولاً از چدن یا آلیاژهای سبک و مقاوم آلومینیوم ساخته میشود، روی بلوک سیلندر (Engine Block) نصب شده و با واشر سرسیلندر (Head Gasket) آببندی میگردد.

1. وظایف اصلی سرسیلندر جک S5

سرسیلندر در موتور جک S5 چندین عملکرد کلیدی دارد:

• ایجاد محفظه احتراق: سرسیلندر در کنار پیستون و دیوارههای سیلندر، فضای بسته لازم برای انفجار مخلوط سوخت و هوا را فراهم میکند.

• میزبانی قطعات مکانیکی: این قطعه محل نصب و قرارگیری سوپاپهای ورودی (هوا) و خروجی (دود)، فنرهای سوپاپ، اسبکها (Rockers)، میلههای فشار (Push Rods) و در برخی مدلها میل بادامک (Camshaft) است.

• کانالهای گذر سیالات: درون سرسیلندر مجراهای دقیقی برای عبور مایع خنککننده (آب) و روغن موتور تعبیه شده است تا عملیات خنککاری و روانکاری به بهترین شکل انجام شود.

• مکان نصب قطعات دیگر: انژکتورهای سوخت، شمعهای احتراق (در موتورهای بنزینی) یا گلوههای گرمکن (در موتورهای دیزلی)، و منیفولدهای ورودی و خروجی همگی روی سرسیلندر سوار میشوند.

2. مشخصات فنی و طراحی سرسیلندر جک S5

جک S5 در بازار ایران و جهان با دو نوع موتور مختلف عرضه شده است که هر کدام سرسیلندر مخصوص به خود را دارند:

الف) موتور 2.0 لیتری توربو بنزینی (4GA1) – رایج‌ترین مدل در ایران

• تعداد سیلندر: 4 سیلندر خطی

• تعداد سوپاپ: 16 سوپاپ (4 سوپاپ به ازای هر سیلندر – ۲ ورودی و ۲ خروجی)

• جنس: بسیار вероят است که از آلیاژ آلومینیوم ساخته شده باشد. این جنس به دلیل سبکی و قابلیت انتقال حرارت عالی، برای کاهش وزن و بهبود خنککاری موتورهای مدرن ضروری است.

• میل بادامک: این موتور از طراحی DOHC (Double Overhead Camshaft) استفاده میکند، یعنی دو میل بادامک در بالای سرسیلندر قرار دارد. یکی برای کنترل سوپاپهای ورودی و دیگری برای کنترل سوپاپهای خروجی. این طراحی باعث افزایش بازده تنفس و در نهایت قدرت و گشتاور بیشتر موتور میشود.

• سیستم تزریق سوخت: تزریق مستقیم سوخت (Direct Injection) یا چند نقطهای (MPI) بسته به مدل سال و بازار.

ب) موتور 1.5 لیتری توربو بنزینی (HFC4GC1.6D) – در برخی بازارها

• این موتور نیز یک موتور 4 سیلندر با 16 سوپاپ و طراحی DOHC است که برای بازدهی بیشتر و مصرف سوخت بهینهتر طراحی شده است.

3. قطعات و اجزای نصب شده روی سرسیلندر جک S5

• سوپاپها (Valves): برای کنترل ورود هوا/سوخت و خروج دود.

• میل بادامک (Camshaft): کنترل زمان باز و بسته شدن سوپاپها.

• شمع (Spark Plugs): برای ایجاد جرقه و احتراق.

• انژکتورها (Injectors): برای پاشش سوخت.

• منیفولد ورودی (Intake Manifold): که هوا (و در بعضی موارد سوخت) را به سیلندرها هدایت میکند.

• منیفولد خروجی (Exhaust Manifold): که گازهای خروجی را از سیلندرها جمعآوری کرده و به سمت سیستم اگزاست هدایت میکند.

• ترموستات (Thermostat): معمولاً روی سرسیلندر و در مسیر خنککننده نصب میشود تا دمای کارکرد موتور را регули کند.

• سنسورهای مختلف: مانند سنسور موقعیت میل بادامک (CMP).

4. مشکلات و خرابی های رایج سرسیلندر جک S5

اگرچه سرسیلندرهای مدرن بسیار قابل اعتماد هستند، اما برخی مشکلات رایج میتواند آنها را تحت تأثیر قرار دهد:

1. سوختن واشر سرسیلندر (Blown Head Gasket):

   • شایع‌ترین مشکل مربوط به سرسیلندر. این اتفاق زمانی میافتد که واشر آببندی بین بلوک سیلندر و سرسیلندر آسیب ببیند.

   • علائم:

     • 混合 شدن آب و روغن (روغن موتور به رنگ قهوه ای روشن و شبیه شیر قهوه می شود).

     • کاهش سطح روغن یا مایع خنک کننده بدون نشتی واضح.

     • خارج شدن دود سفید و غلیظ از اگزوز (بوی شیرین می دهد).

     • overheating موتور.

   • دلیل: overheating شدید موتور معمولاً اصلی ترین دلیل آن است.

2. ترک خوردن سرسیلندر (Cracked Cylinder Head):

   • یک مشکل جدی و کم‌شایع‌تر است که معمولاً در اثر overheating بسیار شدید یا تعمیرات نادرست (مثلاً سفت کردن بیش از حد پیچهای سرسیلندر) رخ میدهد.

   • علائم آن بسیار شبیه به سوختن واشر است و تشخیص آن نیاز به بازرسی دقیق و فشارسنجی دارد.

3. کربن گرفتن سوپاپ ها و محفظه احتراق:

   • به مرور زمان و با افزایش公里数، رسوبات کربنی روی سوپاپها، سرسیلندر و پیستون جمع میشود. این امر میتواند باعث کاهش راندمان، کوبیدن موتور (Knocking) و کاهش قدرت شود.

4. فرسودگی سوپاپ ها و نشیمنگاه سوپاپ (Valve Seat):

   • پس از کارکرد زیاد، سوپاپها و نشیمنگاه آنها فرسوده میشوند که منجر به کاهش تراکم، روشن شدن چراغ چک و لرزش موتور در حالت درجا میگردد.

5. نکات نگهداری سرسیلندر جک S5

برای جلوگیری از مشکلات پرهزینه سرسیلندر جک S5، این نکات را رعایت کنید:

• از overheating موتور جداً جلوگیری کنید: همیشه به دماسنج روی داشبورد توجه کنید. اگر needle وارد منطقه قرمز شد، بلافاصله توقف کنید.

• تعویض به موقع مایع خنک کننده: مطابق با دستورالعمل دفترچه راهنمای خودرو (معمولاً هر 2-3 سال یا 40,000 – 60,000 کیلومتر) مایع خنککننده را با نوع باکیفیت و استاندارد تعویض کنید.

• استفاده از روغن موتور با کیفیت و تعویض به موقع آن: روغن نقش خنککنندگی نیز دارد.

• استفاده از سوخت باکیفیت: سوخت بد باعث کربنگیری سریعتر میشود.

• در صورت مشاهده هر یک از علائم سوختن واشر، بلافاصله به مکانیک مراجعه کنید. رانندگی با موتور در این حالت میتواند خسارات جبرانناپذیری (مثل ترکیدن سرسیlندر) را به همراه داشته باشد.

جمع بندی نهایی درباره ی سرسیلندر جک S5

سرسیlندر جک S5 یک قطعه پیچیده، دقیق و مهندسی شده از جنس آلومینیوم با طراحی 16 سوپاپ و DOHC است که نقش مرکزی در عملکرد، قدرت و بازدهی موتور این خودرو ایفا میکند. نگهداری صحیح از سیستم خنککاری و جلوگیری از overheating، کلید سلامت و طول عمر این قطعه حیاتی است.
