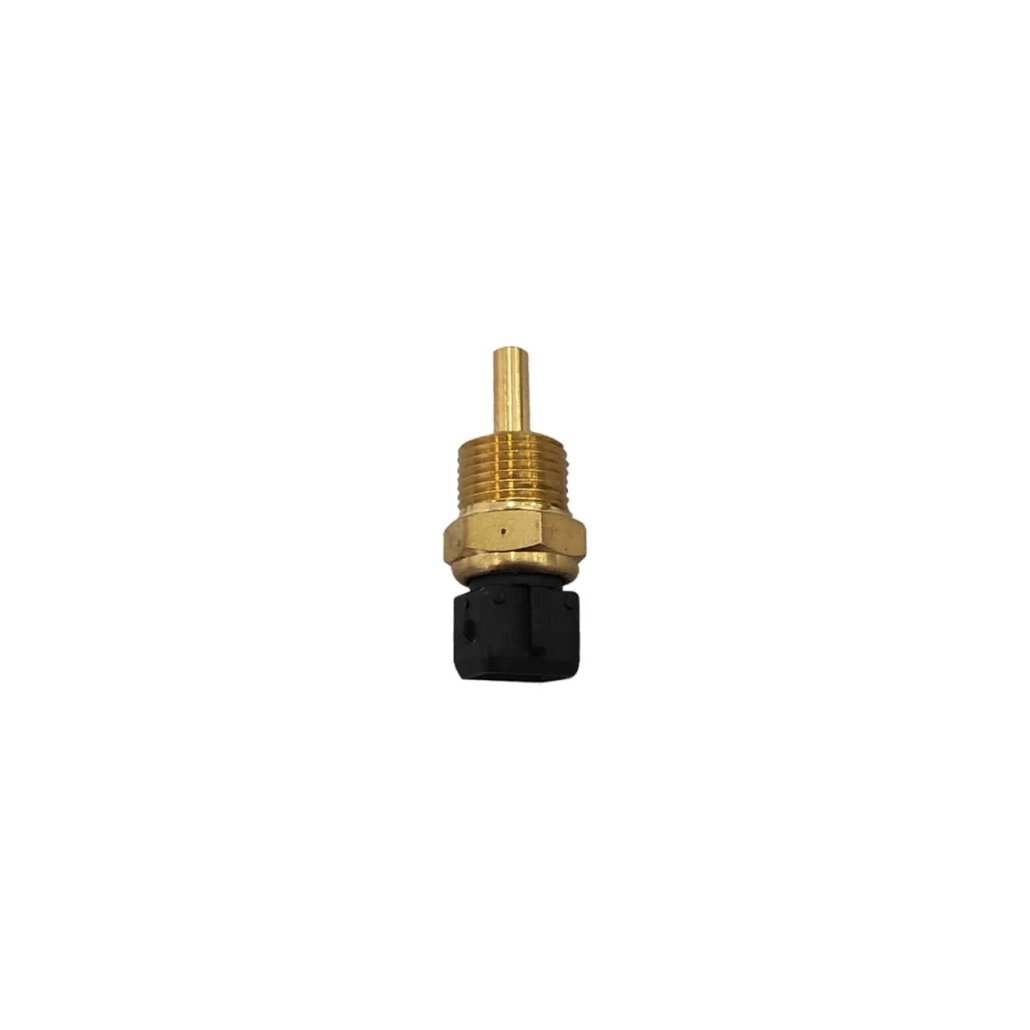

سنسور دمای آب جک J3

1. مقدمه و وظیفه اصلی سنسور دمای آب جک J3

سنسور دمای آب جک J3 (CTS یا ECT Sensor) قطعه‌ای حیاتی در سیستم مدیریت موتور (ECU) است که دمای مایع خنک‌کننده موتور را اندازه‌گیری می‌کند. این سنسور در مسیر سیستم خنک‌کاری نصب شده و اطلاعات را به صورت لحظه‌ای به ECU ارسال می‌کند.

2. محل قرارگیری سنسور دمای آب جک جی تری

• معمولاً روی سرسیلندر، محفظه ترموستات یا بدنه موتور در مسیر جریان مایع خنک‌کننده نصب می‌شود.

• در موتورهای J3 (معمولاً 1.3 یا 1.5 لیتری) این سنسور در نزدیکی خروجی ترموستات قابل مشاهده است.

3. ساختار و نوع سنسور سنسور دمای آب جک J3

• از نوع ترمیستور NTC (ضریب دمای منفی) است، یعنی با افزایش دما، مقاومت الکتریکی آن کاهش می‌یابد.

• دارای دو سیم:

  • سیم سیگنال (ولتاژ مرجع از ECU)

  • سیم اتصال به زمین (Ground)

4. عملکرد و نقش سنسور دمای آب جک جی تری در سیستم موتور

داده‌های ارسالی این سنسور بر چندین پارامتر حیاتی موثر است:

5. مشخصات فنی و الکتریکی سنسور دمای آب جک J3

• رنج دمای کاری: -۴۰°C تا +۱۳۰°C

• ولتاژ کاری: معمولاً ۵ ولت از ECU

• مقاومت در دمای مختلف:

  • ۲۰°C: حدود ۲۵۰۰ اهم

  • ۹۰°C: حدود ۲۵۰ اهم

• کانکتور: دو پین، معمولاً با رنگ‌های خاکستری یا مشکی

6. علائم خرابی سنسور دمای آب جک جی تری

• روشن شدن چراغ چک (Check Engine) با خطاهای مربوطه (مثلاً P0115, P0116)

• مصرف سوخت غیرعادی (معمولاً افزایش چشمگیر)

• عملکرد ضعیف موتور در حالت سرد یا گرم

• دور آرام ناپایدار (نوسان دور موتور)

• گرم شدن بیش از حد موتور به دلیل عدم عملکرد صحیح فن

• خاموش شدن ناگهانی موتور یا روشن شدن سخت

7. خطاهای رایج (Diagnostic Trouble Codes)

• P0115: مشکل در مدار سنسور دمای مایع خنک‌کننده

• P0116: رنج دمایی خارج از محدوده معقول

• P0117: سیگنال پایین (ممکن است اتصال کوتاه)

• P0118: سیگنال بالا (ممکن است قطعی یا مقاومت بالا)

8. روش عیب‌یابی خرابی سنسور دمای آب جک J3

1. خواندن خطا با دیاگ (کدهای فوق)

2. بررسی مقاومت سنسور با مولتی‌متر در دمای مختلف

3. بررسی ولتاژ سیگنال (معمولاً بین 0.5 تا 4.5 ولت با تغییر دما)

4. بررسی اتصالات و سیم‌ها از نظر خوردگی یا قطعی

5. مقایسه با دمای واقعی با استفاده از دماسنج مایع خنک‌کننده

9. تعویض و نصب سنسور جدید

• لوازم مورد نیاز: سنسور جدید، آچار مخصوص (معمولاً آچار ۱۹ یا ۲۱)، چسب ضد حرارت، مایع خنک‌کننده

• مراحل:

  1. تخلیه نسبی مایع خنک‌کننده از رادیاتور

  2. قطع کانکتور سنسور قدیمی

  3. باز کردن سنسور با آچار

  4. نصب سنسور جدید با گشتاور مناسب (معمولاً ۱۵-۲۰ نیوتن‌متر)

  5. اتصال کانکتور و پر کردن مجدد سیستم خنک‌کاری

  6. هواگیری سیستم و بررسی عدم نشتی

  7. پاک کردن خطاهای ECU و تست عملکرد

10. نکات مهم و هشدارهایی درباره ی سنسور دمای آب جک J3

• هنگام تعویض، موتور باید کاملاً سرد باشد.

• از مایع خنک‌کننده استاندارد استفاده شود.

• سنسورهای تقلبی ممکن است دقت پایینی داشته باشند.

• در صورت خرابی سنسور، ترموستات و سیستم خنک‌کاری نیز بررسی شود.

• برخی مدل‌های J5 و J7 ممکن از سنسور مشابه استفاده کنند.

11. قیمت و بازار

• سنسور اورجینال جک: ۱۵۰ تا ۳۰۰ هزار تومان (بسته به مدل و سال)

• سنسور با کیفیت جایگزین: ۸۰ تا ۱۵۰ هزار تومان

• دستیابی: موجود در بازار قطعات جک و فروشگاه‌های آنلاین

نتیجه‌گیری درباره ی  سنسور دمای آب جک J3

سنسور دمای آب جک J3 یکی از حسگرهای حیاتی برای بهینه‌سازی عملکرد موتور و کاهش مصرف سوخت است. با توجه به هزینه پایین و اهمیت بالای آن، توصیه می‌شود در صورت بروز علائم خرابی، نسبت به تعویض سریع آن اقدام شود. تشخیص به موقع خرابی این سنسور می‌تواند از مشکلات بزرگتر موتور (مثل جوش آوردن) جلوگیری کند.
